虎钳 • 卡盘 • 弹簧夹头

多样化工件夹持解决方案，实现圆形零件的高效夹紧

Clamping round parts in milling operations:
Safe, precise, and efficient

圆柱类工件的 CNC 铣削面临特殊挑战圆柱类工件在 CNC 铣削加工中存在诸多特殊难点：有效接触面积有限、切削力较大，以及加工过程中工件发生位移的风险，这些因素都会影响加工过程的稳定性。选择合适的工件夹持解决方案至关重要，它能够确保工件可靠夹紧、实现稳定的重复定位，并提供最大的加工可达性。LANG Technik 工件夹持解决方案专为满足这些加工需求而设计，可实现圆形零件从毛坯加工到二次装夹加工全过程的可靠加工，并能够无缝集成于现有 CNC 加工环境中。经过众多实际铣削应用验证，LANG 解决方案能够为不同加工场景提供稳定、高效的夹持支持。

以最大保持力实现圆形零件的形状配合夹紧

Makro•4Grip 为圆形工件提供安全、高效的夹紧解决方案。凭借仅 3 mm 的夹紧深度，即使在较高切削力作用下，也能实现毛坯工件的可靠夹持，并有效避免工件变形。该技术不仅能够减少材料消耗、降低生产成本，同时在许多应用场景下无需额外配置卡盘。该技术可通过以下方式实现应用：作为五轴虎钳的可加装夹紧钳口、作为适用于预压齿装置的专用预压齿钳口

Makro•4Grip

Technical
Specifications

Retrofit stamping jaws for all stamping units

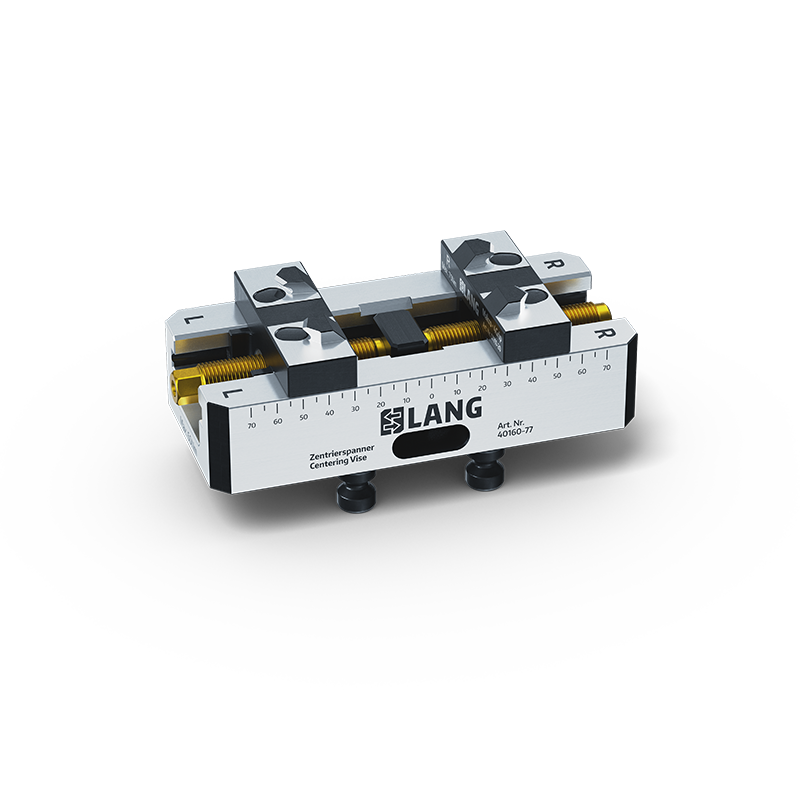

Retrofit clamping jaws for centering vises of all sizes
Form-fit clamping achieved by pre-stamping the cylindrical raw material
Clamping ranges from Ø 36 mm to Ø 300 mm

核心优势一览：

Maximum process reliability in CNC milling

Form-fit clamping ensures the workpiece remains stable—even under high cutting forces—without slipping or re-clamping.

No additional chuck required

Existing LANG workholding systems can be used—no additional investment needed.

Material savings due to minimal clamping depth

With only 3 mm clamping depth, more raw material remains usable—especially valuable for high-cost materials.

Makro•4Grip on the shop floor

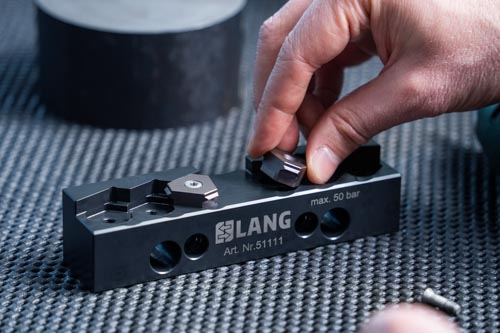

Positioning of Makro•4Grip stamping inserts in a stamping jaw.

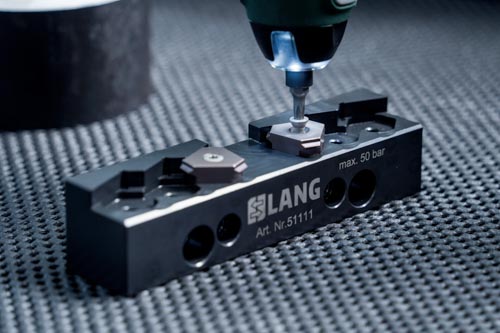

Installation of the stamping inserts in a Makro•4Grip stamping jaw.

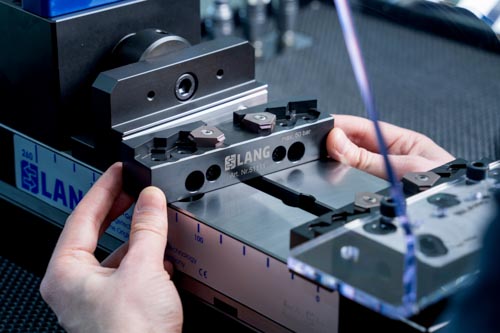

Installing the Makro•4Grip stamping jaw on an stamping unit.

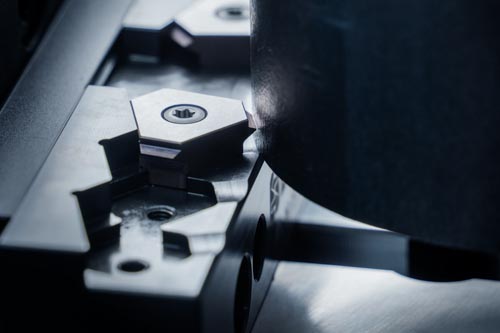

The stamping insert of a Makro•4Grip stamping jaw on the workpiece.

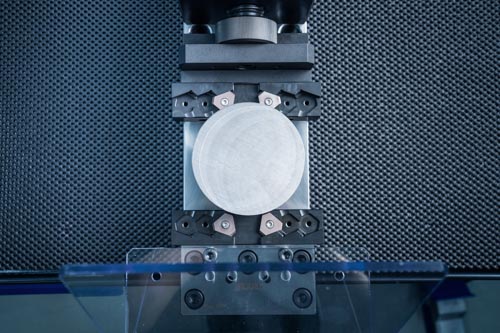

Pre-stamping process for a cylindrical blank using Makro•4Grip technology.

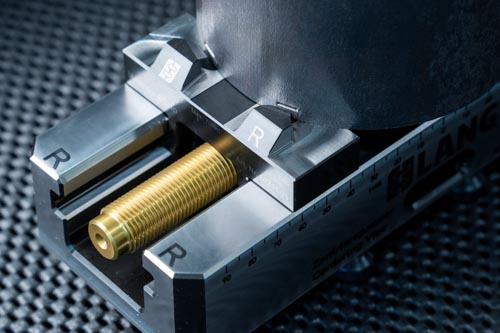

Form-fit clamping of a pre-formed cylindrical blank and a Makro•4Grip clamping jaw.

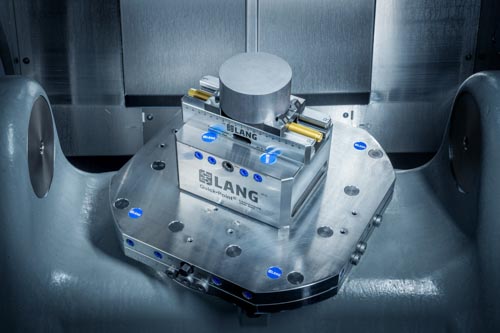

Clamping round workpieces with the Makro•4Grip on a Hermle milling machine.

Clamping round parts using the pre-stamping technology – solutions for maximum process reliability.

Discover now

圆柱类工件夹持的最大灵活性

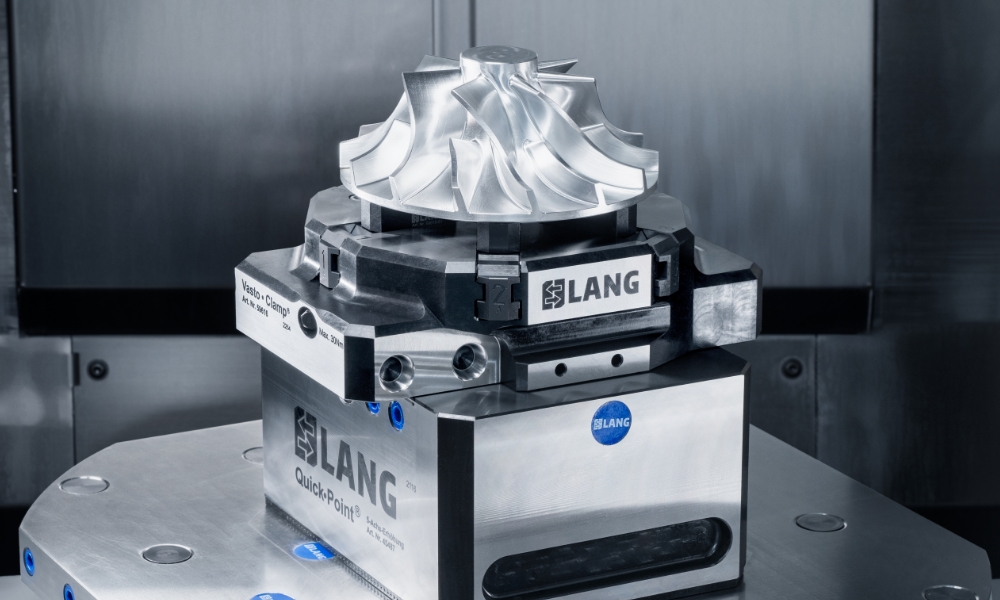

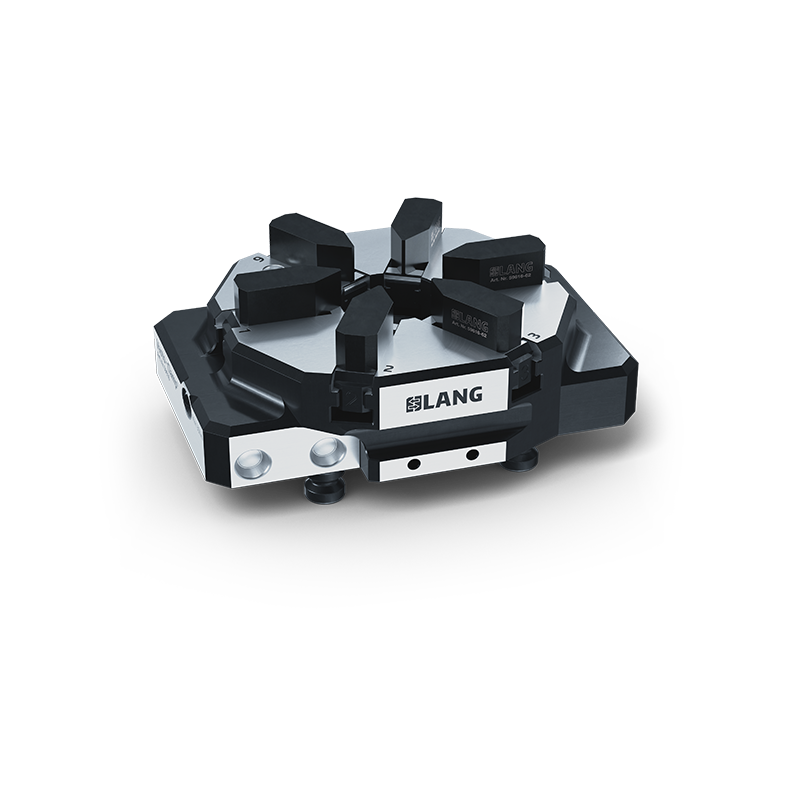

Vasto•Clamp 是一款专为圆柱类工件设计的柔性卡盘，可用于夹持最大直径 Ø160 mm（或 Ø190 mm）的工件。该卡盘既可作为三爪卡盘使用，也可作为六爪卡盘使用，既适用于高强度毛坯工件，也适用于精密、易损工件的可靠夹持。得益于快速换爪系统，用户无需额外工具，仅需几秒即可完成卡爪更换。此外，集成式零点定位适配功能可实现精准定位，并显著缩短机床换装时间。

Vasto•Clamp

Technical
features

Can be used as a 3-jaw or 6-jaw chuck
Suitable for raw part and second operation machining
External and internal clamping capability
Compatible with gripping jaws and soft top jaws
Clamping ranges from Ø 10 mm to Ø 160 mm / Ø 190 mm
Tool-free jaw replacement

核心优势一览：

一套系统，满足多种应用需求

可适用于毛坯工件与成品工件夹持，支持外夹与内夹方式，灵活应对不断变化的加工需求。

缩短日常加工中的换装时间

卡爪可在数秒内完成更换，特别适用于小批量及中批量生产场景。

适用于自动化生产

集成式零点定位接口与自动化接口，可直接应用于 RoboTrex 96 自动化系统，无需额外配置托盘。

Vasto•Clamp configurations

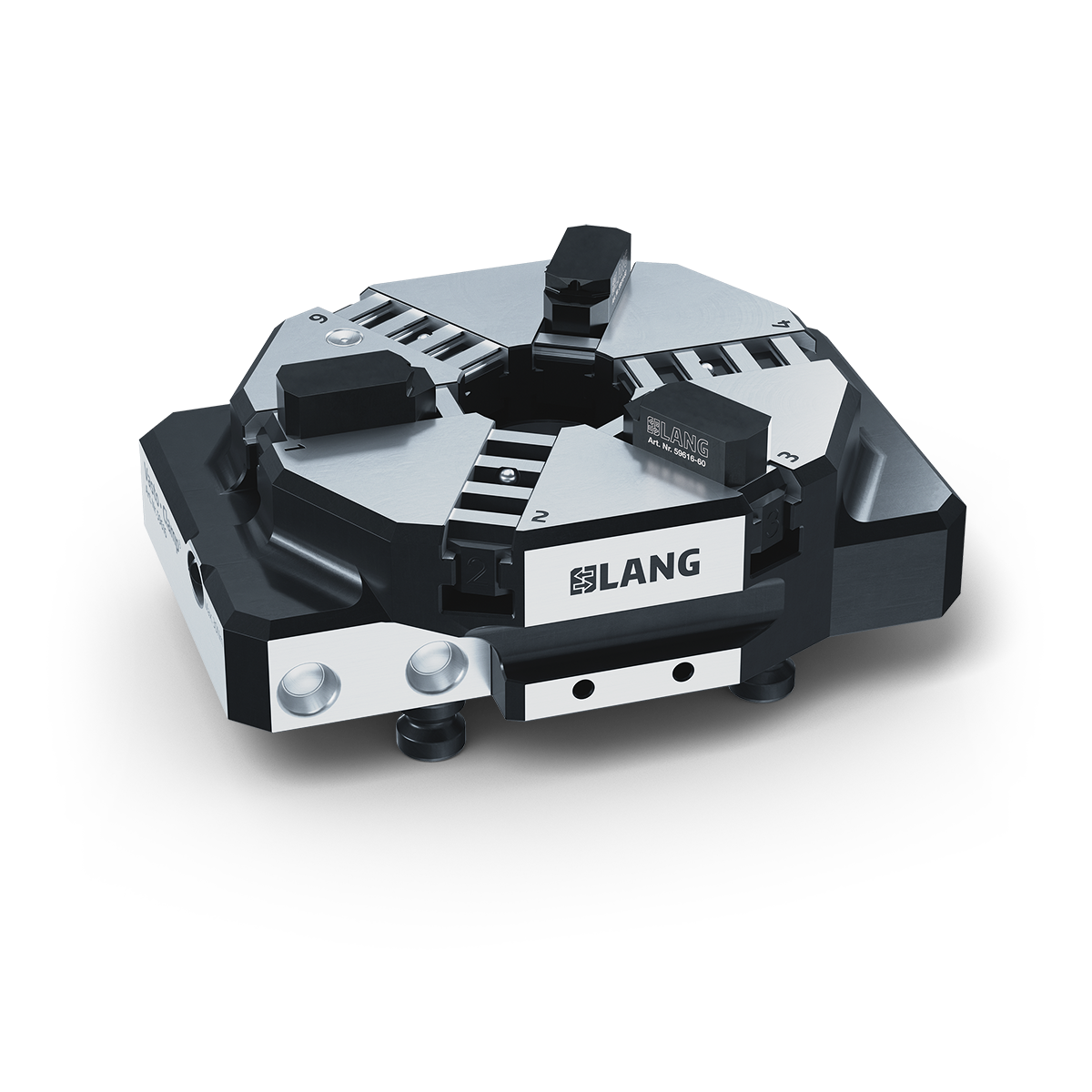

3-jaw chuck

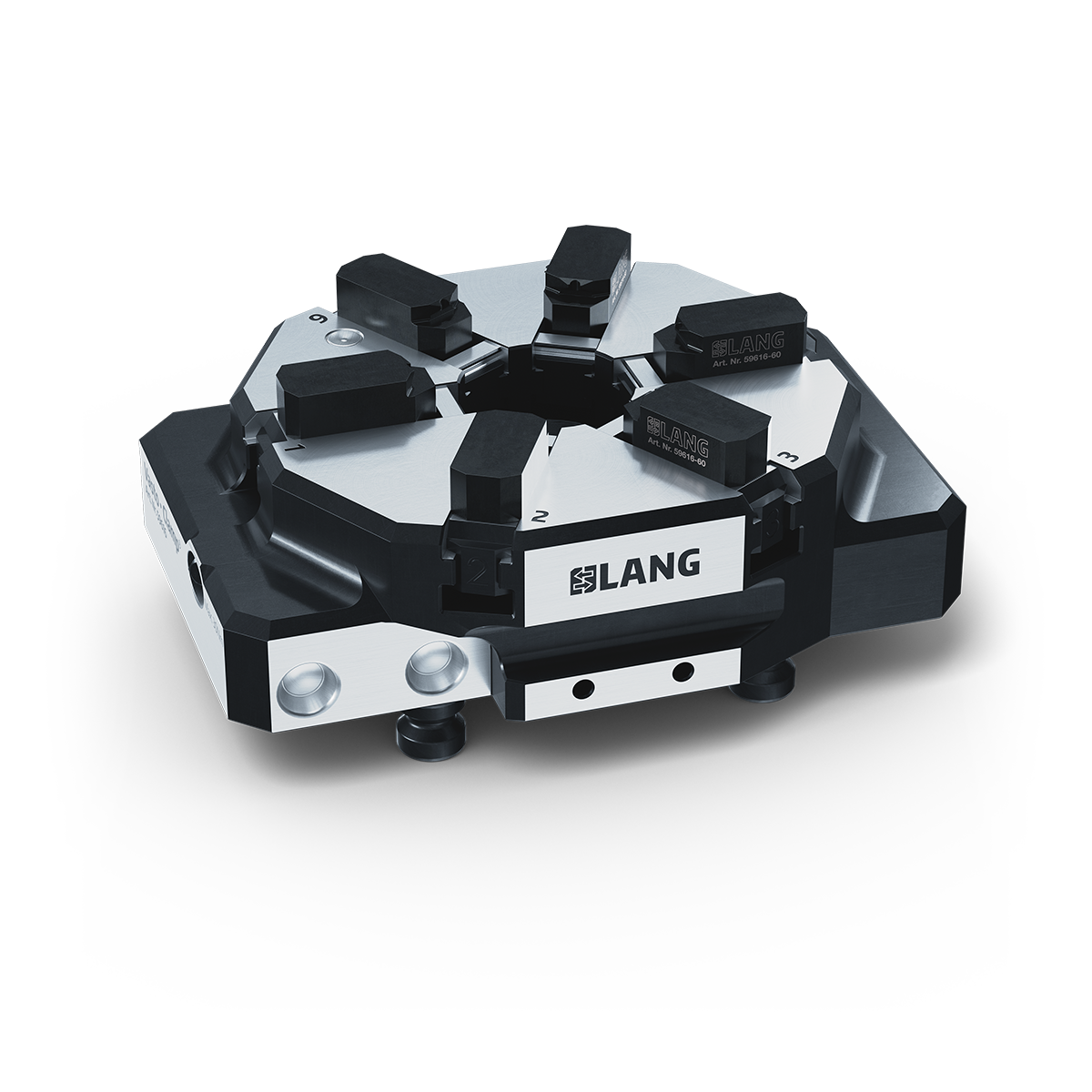

6-jaw chuck

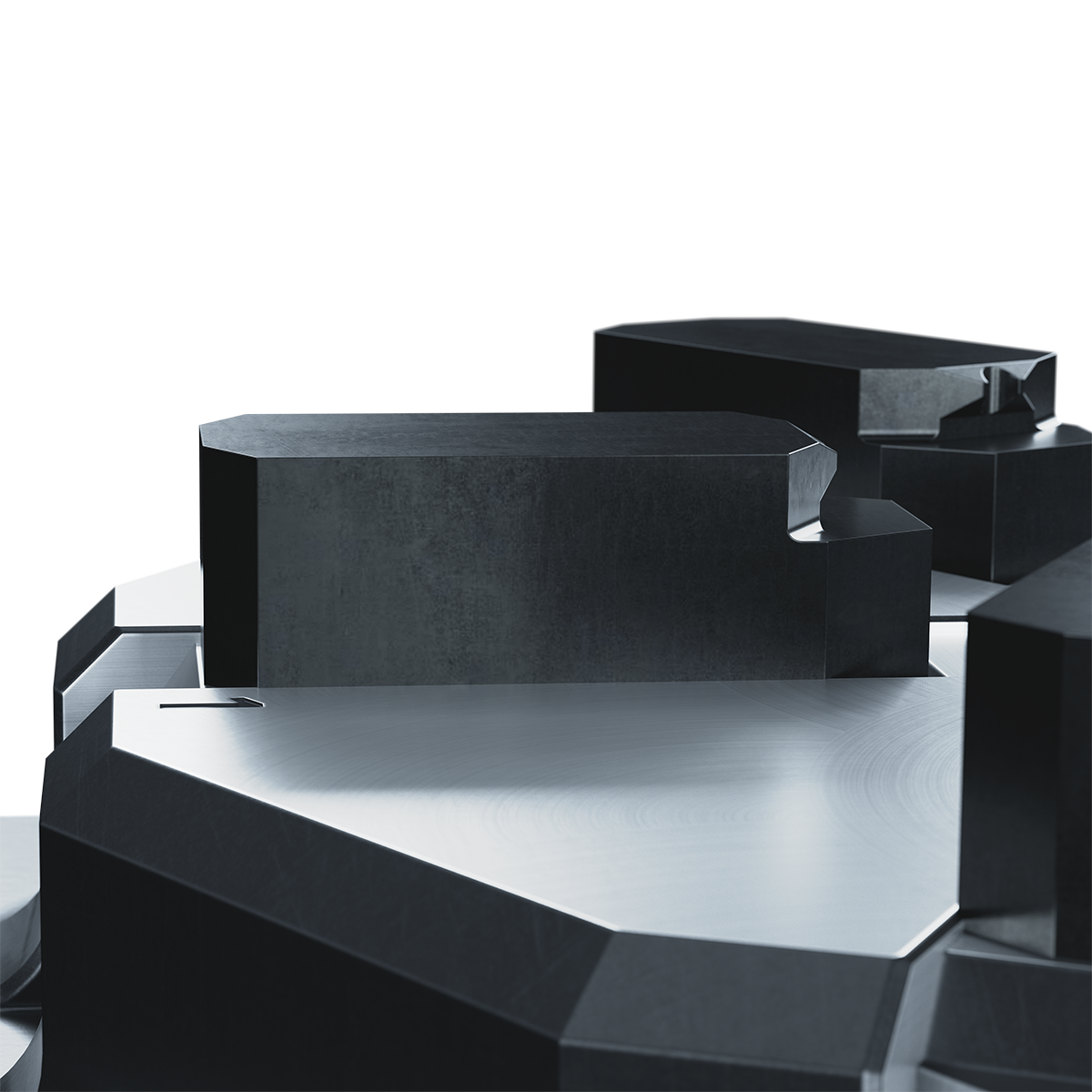

Outer diameter clamping

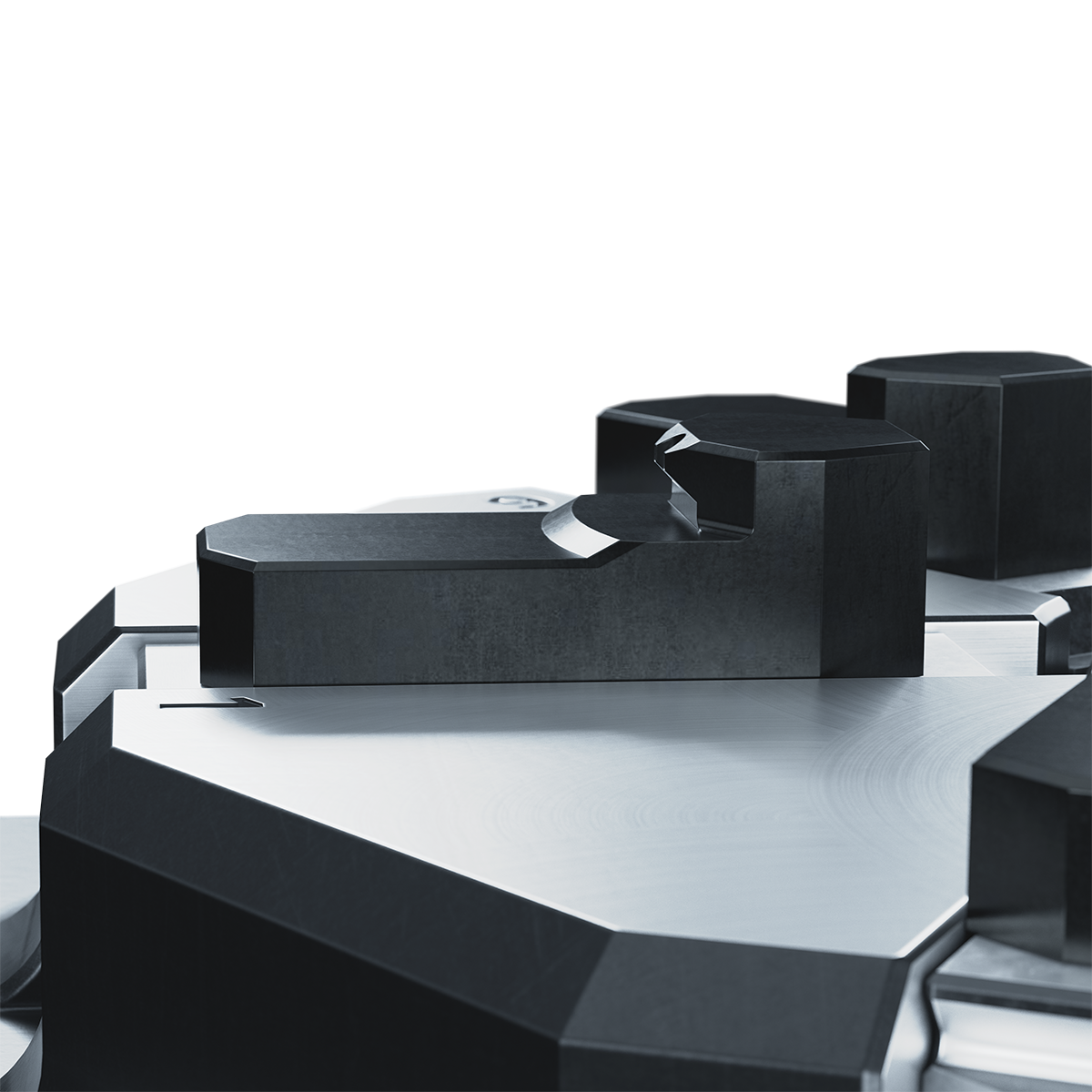

Inner diameter clamping

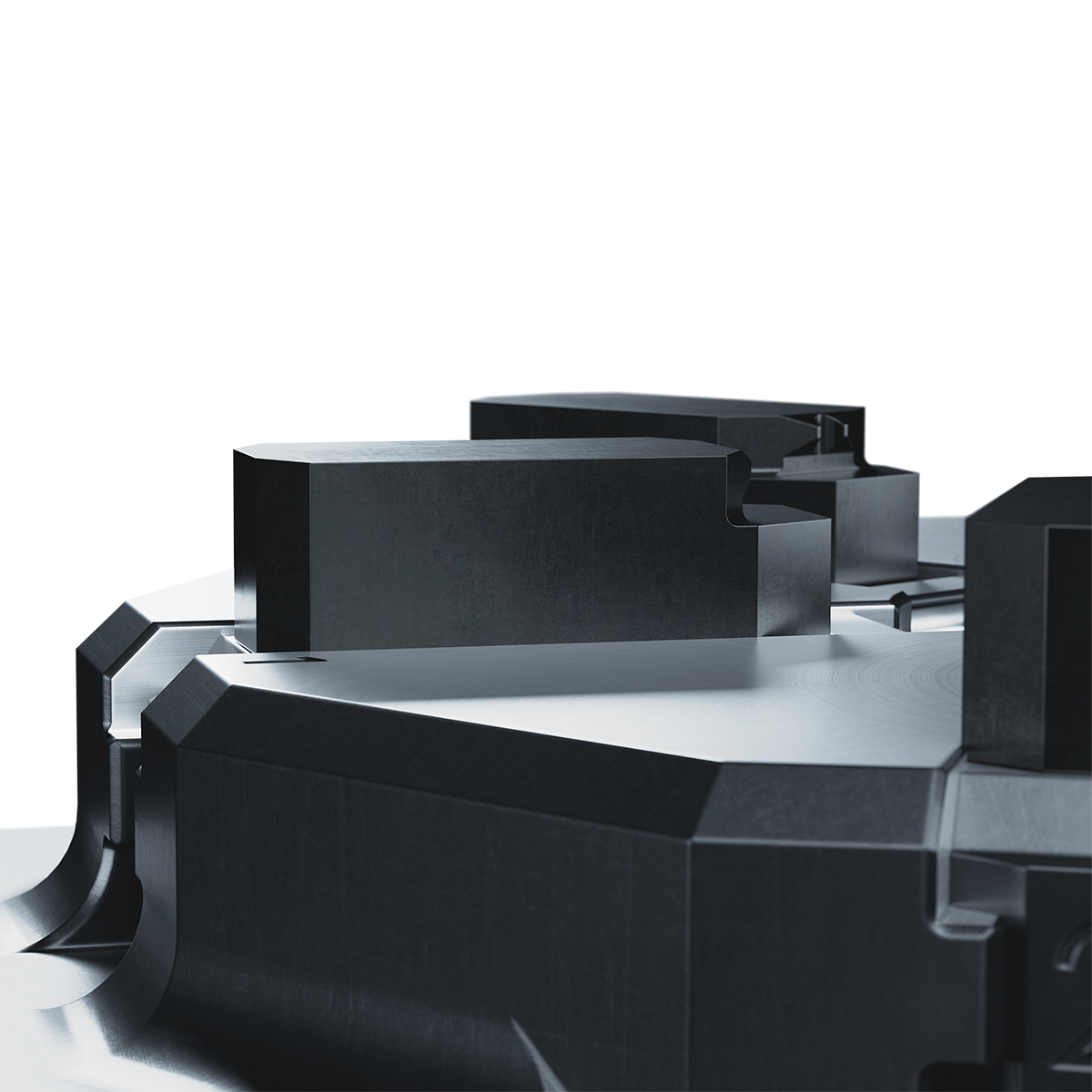

gripping jaw

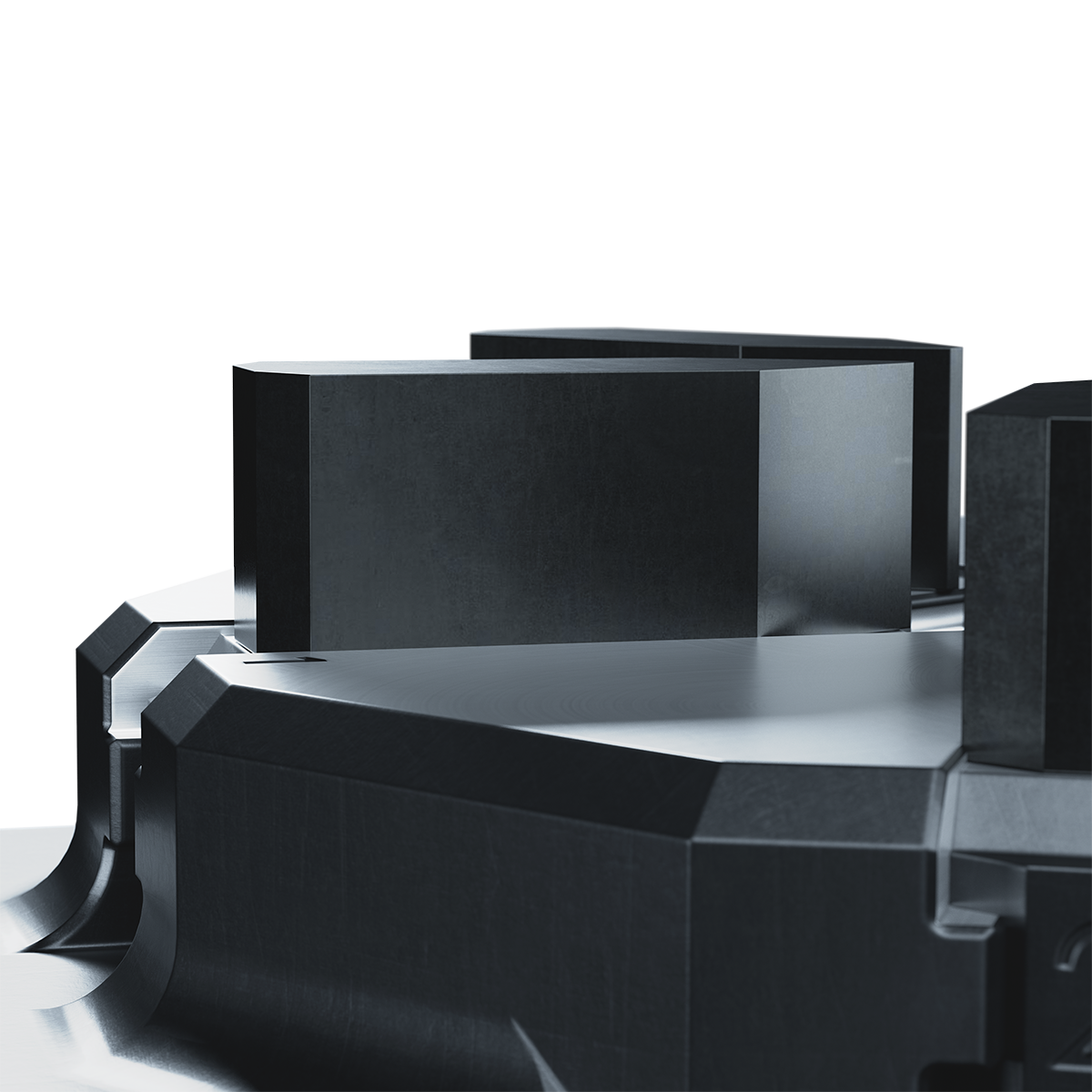

soft top jaw

Versatile clamping of round parts – solutions for delicate components and raw parts.

Discover now

小直径圆形零件的快速精准夹紧

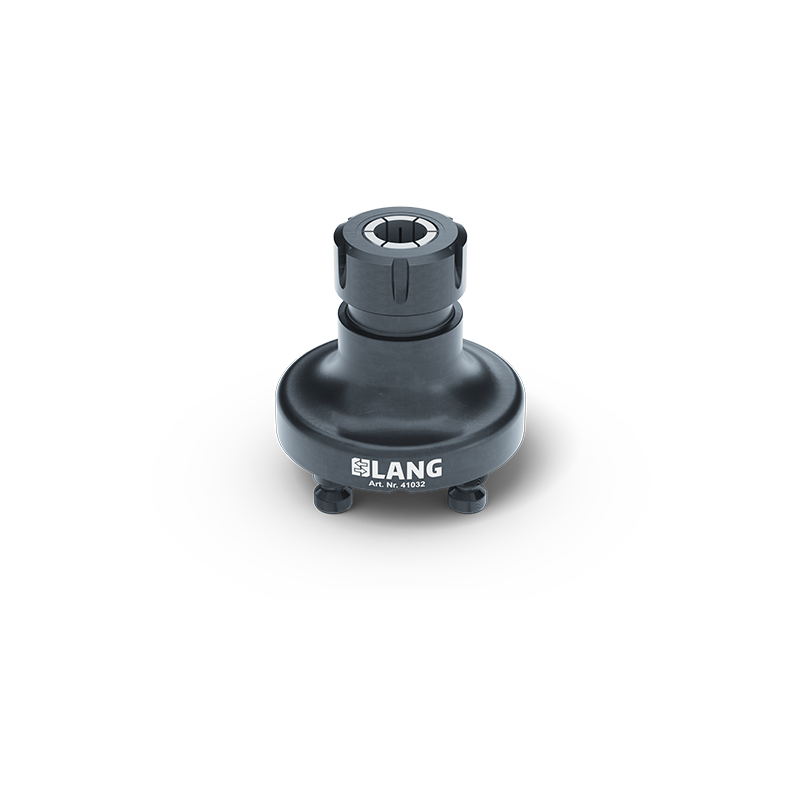

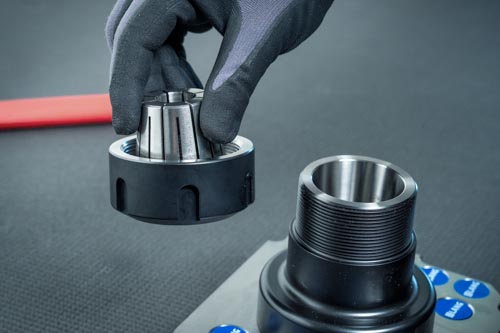

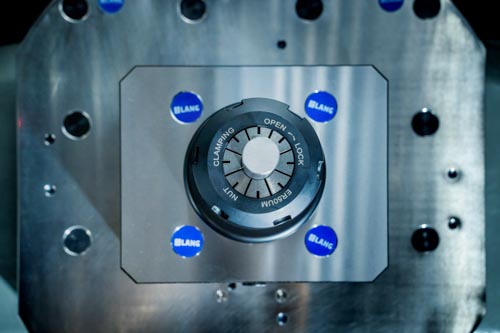

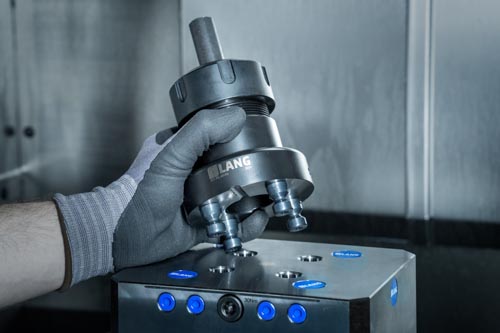

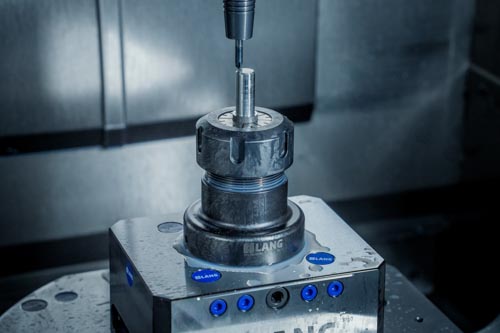

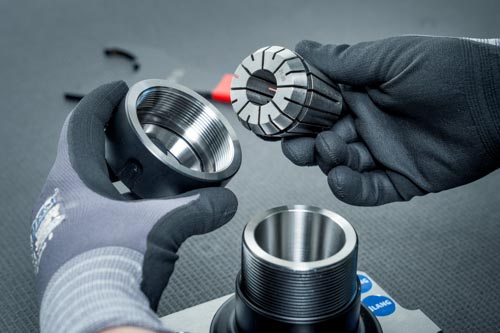

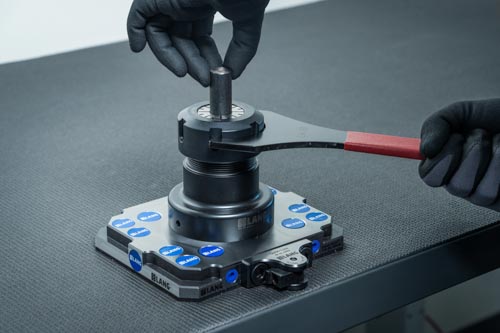

Preci•Point 是一款用于夹持 Ø3 mm 至 Ø34 mm 圆棒料的弹簧夹头系统。该系统采用行业通用的 ER 弹簧夹头，许多加工企业现有设备即可直接使用，无需额外投资。其紧凑型设计可在加工过程中提供最大的加工可达性。集成式零点定位系统可实现快速换装和稳定的重复定位，有效减少非切削时间。Preci•Point 特别适用于小直径零件及对高重复定位精度有要求的精密零部件加工。
